系統說明:

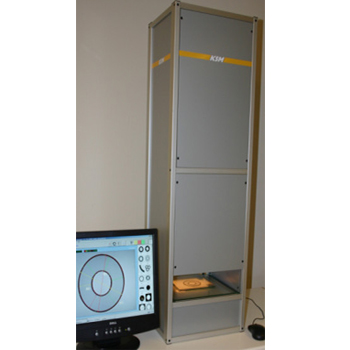

KSM系統由一個專門開發的測量箱、PC電腦、特別開發定制用于PC成像檢測的軟件和成像采集卡組成。測量時間只有1-3秒，精確度0.05%(圖像區域的1/2000)，重復性0.2%；測量箱保護免受外界光線干擾的同時有背景光源，也有頂燈（可選）。攝像頭、鏡頭遠離測量樣品安裝，避免誤操作的可能。電纜樣品放置在可滑動的玻璃板上，很容易操作。

常用配置:

1、供選擇的標號為KSM5/25HR/75HRF的測量箱包括

3 個CCD 攝像頭，固定鏡頭 型號KSM5/25/75HRF

視場         攝像頭1   1-5mm       壁下限0.1mm

攝像頭2   5-25mm      壁下限0.2mm

攝像頭3   25-75mm    壁下限0.3mm

2、供選擇的標號為KSM12/55HR/140HRF的測量箱包括

3個CCD 攝像頭固定鏡頭KSM12/55HR/140HRF

視場          攝像頭1      2-12mm         壁下限0.1mm

HR攝像頭2     12-55mm         壁下限0.3mm

HR攝像頭3    55-155mm        壁下限0.5mm

HR攝像頭擁有大概2倍于普通攝像頭的像素點，因此能提供更高的精度。使確定更小的類似于高壓電纜線中導體部分和絕緣部分成為可能。

請告訴我們你的最小、最大被測直徑要求從而調整滿足你的實際需求。

標準配置的電纜類型圖庫極容易使用

RG 整體圓形電纜 外面最少1層    根據IEC811-1-1

RL 部分圓形電纜 有槽1層或以上  根據IEC811-1-1

CW 電纜壁

M 手動測量完整的樣品

CAL1 受密碼保護的包括校準組件在內的校準程序

軟件功能:

1.測量線

測量完后，系統會直接顯示有邊界線的圖像。

同時測量線和最小值會被顯示。

當用鼠標指向任何測量線時其相應的測量值會被顯示出來,如圖所示Max wall=1.732

2.Basic模式下的測試報告

在測量結束之后會在PC顯示屏上自動顯示報告包括客戶logo和標題;

標題可以根據客戶的需求在KSM系統設置做相應調整。同時也可以通過編輯ASCII文件選擇顯示值。

除了標準的最大/最小值和平均測量值之外，系統也測量絕緣層面積和中心孔值。這些對于設計新電纜是很有用途.

從測量數據中可以計算附加數據，如“損失面積量”或“面積EN”。

3.LDB模式下的測試報告

在KSM系統中的LDB模式下（可選數據庫），參考值也會同時被顯示出來并且同測量值自動對比。如果存在偏差，數值會標記為紅色和×，并且整個報告版面會全部顯示為粉紅色。在BASIC模式下，僅有測量值會被顯示。

當所有的測量值同規范標準比較認定為ok(KSM系統在LDB模式下),整個報告版面會顯示為綠色。

報告中的字體和格式可由客戶在ASCII碼和html文件中編輯，作為數據文件和報告之間的過濾。在有KSMLDB情況下，在基本數據文件中保存著每次測量中的測量數據和檢查值.

4.LDB數據庫

這個標準數據庫可與KSM系統測量程序整合，存儲參考和測量數據。對于其它字段的數據存儲和計算也有用.

對應每個生產線，它包含一個上次測量電纜型號（物件）的臨時記憶，可記憶16條生產線客戶名，當按下“l(fā)ine”鍵時測量程序會自動選擇，標頭自動從數據庫調出填充。

系統能夠記住上次測量的輸入操作并且鎖定數據之后進行編輯。

光標起點可以設置。卷軸號可遞增。

5.超尺寸電纜生產成本計算

在存儲測量數據后的一秒鐘之內,測量出的壁最小值和壁平均值，以及參考值會自動顯示趨勢曲線。并為操作員設置出目標面積，它隨標準差動態調整。當指向一個測量點時，會顯示它的值和時間，如果出現明顯錯誤，所有值可以刪除。

超尺寸成本（EXTRA）會按照生產線上的產品自動計算，自動根據壁測量值和壁規格計算EXTRA材料�；�?qū)Ρ纫?guī)格面積（重量/密度）和實際測量面積。最終值和屏幕上所有值的平均值會直接反饋給操作員，也就是可以直接影響成本的人。

注:連接KSMLDB數據庫的情況下，參考值和超過尺寸成本才會計算出來.

6.可選電纜類型圖庫

現成的圖像檢測應用程序,共有90多種,現只列出部分常用類型;

AR1      Area for example to be used for “Dumb Bells” for tensile testing, 1 layer

AR1      例如測量“Dumb Bells”拉伸測試樣品面積，1層

COL     Green/Yellow and black/white  %-measuring of cable circumference

COL      綠/黃和 黑/白 % 測量電纜周長

F1       Flat cable IEC 811-1-1  1 layer

F1       扁平電纜 IEC811-1-1 1層

FM1     Flat Band Cable without walls in between

FM1     扁平帶電纜之間無壁

FS1      and Flat Band Cable with walls in between

FS1      和扁平帶電纜之間有壁

FI8     Figure8 (Tragseil Kabel)

FI8     8形 (Tragseil Kabel)

INR     Indent INR, heat pressure indent for a slice through the cable

INR     凹口 INR, 熱壓凹口穿過電纜片

INS     Indent INS, heat pressure indent for a slice from the side

INS     凹口 INS, 熱壓凹口從側邊

LIFT     Lift Cable (with or without sbm) EN50214

LIFT     電梯電纜 (有或沒有 sbm) EN50214

MD     Manual draw, to manually measure a distance on any abject

MD     人工畫線, 人工測量目標間任意距離

OHM     To add only resistance automatically (via AESA) or manual

OHM     只自動(via AESA)或手動加電阻

for example if a conductor resistance once again is to be measured after jacketing

例如如果一個導體電阻加上護套后再次測量

R2     Round cable IEC 811-1-1  2 layer

R2     圓形電纜 IEC 811-1-1  2 層

R3    Round cable IEC 811-1-1  3 layer translucent XLPE

R3    圓形電纜IEC 811-1-1  3 層透明 XLPE

R3HD     Round cable HD605  3 layer translucent XLPE

R3HD     圓形電纜HD605  3 層透明 XLPE

R3R     Round cable IEC 811-1-1  3 layer Rubber type HV Cables

R3R     圓形電纜IEC 811-1-1  3 層橡膠類型 HV 電纜

R2_1     Round cable 2 Layer as one IEC811-1-1(Skin coloured)

R2_1     圓形電纜 2 層如 IEC811-1-1(表皮有色)

R1-90     Round90, (centre measuring. 12.00, 03.00, 06.00 and 09.00) - 1 layer.

R1-90     圓形90, (從中心測量. 12.00, 03.00, 06.00 and 09.00) –1層

Makes it possibly to adjust the extruder head by start up of a new cable much easier and quicker.

方便調整擠出機頭，更容易快捷開始新電纜制造

Measuring values are giving in relation to the position of the adjustment screws at the crosshead.R2-90    Round90, (centre measuring. 12.00, 03.00, 06.00 and 09.00) - 2 layer.

給出的測量值和十字頭調整螺絲位置相關。R2-90    圓形90, (從中央測量. 12.00, 03.00, 06.00 and 09.00) - 2 層

R3-90     Round90, (centre measuring. 12.00, 03.00, 06.00 and 09.00) - 3 layer.

R3-90     圓形90, (從中央測量. 12.00, 03.00, 06.00 and 09.00) - 3 層.

RG+OP     Combined Round Closed and Open Jacket  1 Layer,

automatic detection if open or closed sample. Price for upgrade from RG

RG+OP     合并圓形 封閉和敞開護套  1 層,

自動檢測樣品是封閉還是敞開. 從RG升級需費用

RL+OP    Combined Round Closed and Open Jacket with grows 1 Layer

automatic detection if open or closed sample. Price for upgrade from RL

RL+OP    合并圓形 封閉和敞開護套有槽 1 層

自動檢測樣品是封閉還是敞開. 從RL升級需費用.

S1     Sector Cable IEC 811-1-1  1 layer

S1     扇形電纜 IEC 811-1-1  1 層

S1+OP    Combined Sector Closed and Open  1 Layer,

automatic detection if open or closed sample. Price for upgrade from S1

S1+OP    合并扇形 封閉和敞開  1 層,

自動檢測樣品是封閉還是敞開. 從S1升級需費用。

S2_1     Sector 2 Layer as one  IEC811-1-1

S2_1     扇形 2 層 如  IEC811-1-1

S3     Sector Cable IEC 811-1-1  3 layer

S3     扇形電纜 IEC 811-1-1  3 層

SKX     Lamp connection cord

SKX     燈連接線

SLOT     Slotted core centre element

SLOT     開槽芯中間元

TWFC    Laud speaker cable (twin flat core)

TWFC    擴音器電纜(雙扁平線)

FXL     Flat cable 1 layer with 2 9 separate holes. (with conductor distance).

FXL     扁平電纜 1 層 有 2 9 分離孔. (導體距離).

可選件:

1.VER, 驗證程序包括校驗板。校驗板有唯一的號碼，在KSM校正之后直接測量而得，用于日�？刂�

2. Cali認證的校準套件

交付給用戶單位的校準器都有可溯源機構提供的數據，每個校準器都會有一份英文版本的校準報告。

3.切割工具

切割工具制作樣本用于在KSM中測量

3.1  HKS30F Hole plate for cutting of cable samples of diameter 2-30 mm

HKS30F孔板，用于切割直徑為2-30毫米的電纜樣本

Special Knife 135-15 for HKS

為HKS特制的刀具135-15

3.2   Cutter KKN100 for cable max diameter96 mm(new version replacing KKN96)

用于最大直徑為96mm的KKN100切割工具。（新版替換KKN96）

Optional Soft Cable support for KKN100

KKN100軟電纜的可選支撐

Additional Knife WST12510 60x50x3 for KKN100

KKN100附帶的刀具 WST12510 60×50×3

3.3  Cutter GIL140Mfor XLPE Cables up to140 mmdiameter

New model with adjustable movement (slide) for sample thickness

XLPE型電纜直徑至140mm的切割工具GIL140M

新型號有可調滑塊用于調節樣本厚度

Additional Knife for GIL130_140

GIL130_140附帶的刀具

3.4  Push out device LUPBT1 to remove the metal strand from samples (new version replacing LUP343).We recommend to use a standard Circle saw to cut the samples for LUPBT1

推出裝置LUPBT1去除樣本的金屬絞線（新版替換LUP343）

我們建議您用標準圓鋸為LUPBT1切割樣品

3.5 Cutter AM101 speed adjustable 5 000 – 17 000 rpm. Max cable diameter6 mm

切割工具AM101的可調節速度范圍為5000-17000rpm,最大的線纜直徑為6mm

Conical Drive pin,6 mm, 33x12-1.5 mm

圓錐型傳動銷，6mm，33×12-1.5mm

Extra wire guides for AM101 net each suitable also for skin-foam-skin products

Including 5 wire guides according to customer’s wire

AM101 額外的線導引每套一個，還適合skin-foam-skin 產品

包括 5 個線導引由客戶應用的線訂

3.6 Cutter AM102-25 speed adjustable 100 - 2.600 rpm. Max cable diameter13 mm

and with the new bigger adaptor25 mmIncluding 5 wire guides according to customer’s wire, diameter max13 mm

切割工具AM102-25的可調節速度范圍為100-2600rpm.最大的線纜直徑為13mm

有新的更大25mm.適配器，包括由客戶線訂的5種線導引，最大直徑為13mm

Movable arm with knife holder.

擁有刀具夾持器的移動手臂

Conical Drive pin,6 mm, 33x12-1.5 mm, grabs the cable in the centre

圓錐型傳動銷，6mm，33×12-1.5mm，抓住線纜的中心位置

Extra wire guides for AM102 up to13 mmnet each

AM102額外的線導引至13mm每套一個

Extra wire guides for AM102 over13 mmnet each

For Extra wire guides do we provide drawings for customer own manufacturing

AM102額外線導引至13mm每套一個

對于其它線導引我們提供圖紙供客戶自己制造

Foot pedal for Start/Stop

啟動/停止的腳踏板
